ФЛОТАЦИОННЫЕ МАШИНЫ

Наши флотационные ячейки работают на нескольких заводах по обогащению минералов в различных странах мира. Установлено более 300 ячеек для обработки таких материалов, как графит, уголь, известковый камень, железная руда, свинец, цинк, медь, силиманит, плавиковый шпат, барит, хром и др. Флотоячейки пользуются популярностью благодаря эффективной работе, быстрой установке и простой эксплуатации.

Основной успех любой флотационной ячейки заключается в том, что пузырьки встречаются с гидрофобными частицами исходного материала и переносят их в слив. Для этого всегда лучше создать большее количество пузырьков и более мелких размеров, что и делает колонная флотация.
Предварительно обработанное сырье поступает в колонну примерно на высоте двух третей. Уникальная система распыления, специально разработанная для этой машины, установленная в нижней части, генерирует пузырьки с достаточной кинетической энергией и более мелкого размера, чтобы захватить все гидрофобные частицы.
Конструкция колонной флотации обеспечивает достаточное время для контакта частиц с пузырьками и их переноса в слив.
Гидрофильные частицы оседают на дно, откуда их выгружают. Минерализованные пузырьки достигают верхней части колонны, т.е. зоны очистки, и сталкиваются с потоком промывочной воды, которая удаляет посторонние примеси и шламовую воду, попавшую в пену.

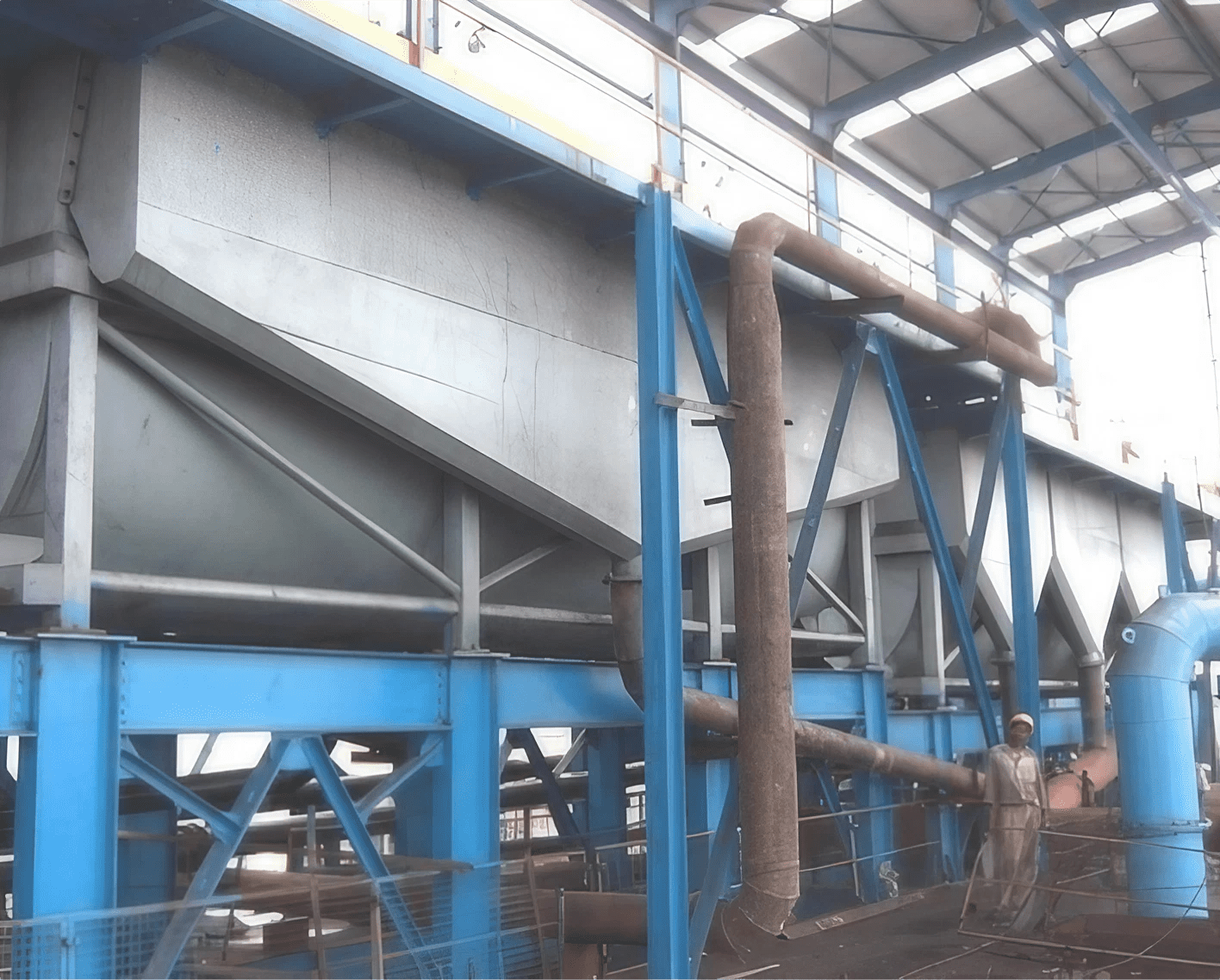

КОЛОННАЯ ФЛОТАЦИОННАЯ ЯЧЕЙКА

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Уникальная система дозирования обеспечивает правильный размер и распределение пузырьков.

Все оборудование требует минимального технического обслуживания благодаря меньшему количеству движущихся частей

Система дозирования изготовлена из инертного материала, который является прочным и обеспечивает устойчивость к истиранию и воздействию PH.

Работа полностью автоматизирована с превосходным контролем над переменными рабочими параметрами

Сравнительный анализ механической и колонной флотации↓

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Уникальная система дозирования обеспечивает правильный размер и распределение пузырьков.

Все оборудование требует минимального технического обслуживания благодаря меньшему количеству движущихся частей

Система дозирования изготовлена из инертного материала, который является прочным и обеспечивает устойчивость к истиранию и воздействию PH.

Работа полностью автоматизирована с превосходным контролем над переменными рабочими параметрами

Сравнительный анализ механической и колонной флотации↓

Сравнительный анализ механической и колонной флотации

Пенная флотация - это процесс отделения минералов от примесей за счет различий в их гидрофобности. Использование поверхностно - активных веществ и смачивающих агентов позволяет увеличить разницу в гидрофобности ценных минералов и посторонних примесей. Процесс флотации применяется для сепарации широкого спектра сульфидов, карбонатов и оксидов перед получением концентрата.

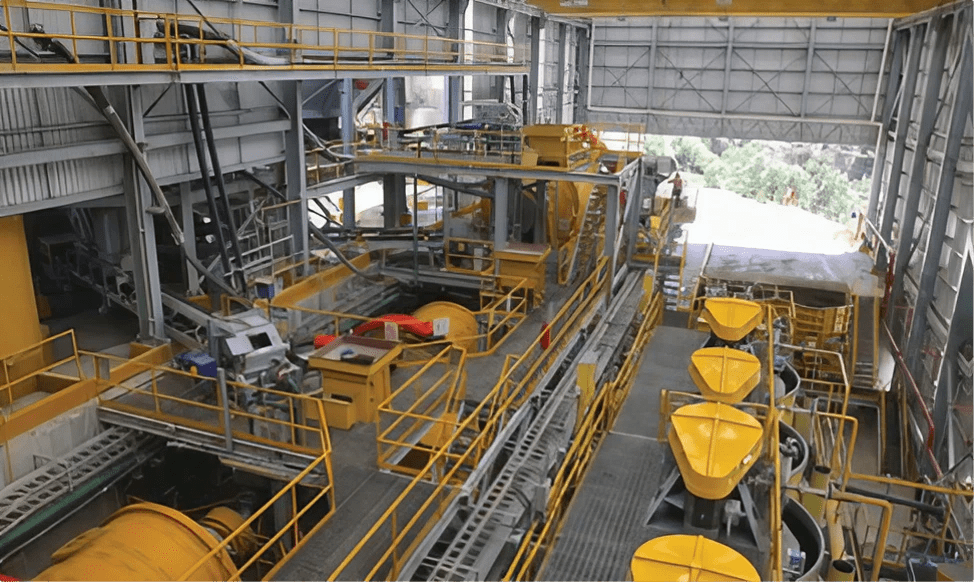

МЕХАНИЧЕСКАЯ ФЛОТАЦИОННАЯ ЯЧЕЙКА

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

УНИКАЛЬНАЯ КОНСТРУКЦИЯ РОТОРА И СТАТОРА

Механизм флотационной ячейки MBE рассеивает воздух в суспензии, а также поддерживает суспензию в состоянии абсолютной суспензии благодаря работе насоса. Механизм состоит из ротора, соединенного с полым валом и статором, прикрепленным к основанию бака. Вал соединен с подшипниковым узлом, который приводится в движение электродвигателем и передается через поликлиновой ремень. Воздух подается через полый вал и выходит через отверстия в роторе.
Подробнее→

ЭФФЕКТИВНАЯ СИСТЕМА РОТОРА И СТАТОРА

U-ОБРАЗНЫЙ РЕЗЕРВУАР

U-образная форма резервуара позволяет избежать забивания песком углов и максимально использовать объем резервуара. Это предотвращает появление мертвых зон и способствует плавному перезапуску оборудования после внезапной остановки.

ЖЁЛОБ ДЛЯ ПЕННОГО ПРОДУКТА

Возможность одинарной и двойной отмывки для обеспечения эксплуатационной гибкости. С течением времени характеристики руды будут меняться, и эта опция помогает отводить собранную пену в соответствии с технологическими требованиями.

КОНТРОЛЬ ТОЛЩИНЫ ПЕНЫ

Очень важно поддерживать равномерную толщину образования пены во время работы ячейки. Для этого мы предлагаем эффективную систему контроля уровня толщины пены. Работа полностью автоматизирована, прибор имеет возможность подключения к коммуникатору HART, который может быть использован для повторной калибровки/изменения настроек на месте в зависимости от требований производственного процесса.

РАЗЛИЧНЫЕ ФЛОТАЦИОННЫЕ ЯЧЕЙКИ СЕРИИ MB↓

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

УНИКАЛЬНАЯ КОНСТРУКЦИЯ РОТОРА И СТАТОРА

Механизм флотационной ячейки MBE рассеивает воздух в суспензии, а также поддерживает суспензию в состоянии абсолютной суспензии благодаря работе насоса. Механизм состоит из ротора, соединенного с полым валом и статором, прикрепленным к основанию бака. Вал соединен с подшипниковым узлом, который приводится в движение электродвигателем и передается через поликлиновой ремень. Воздух подается через полый вал и выходит через отверстия в роторе.
Подробнее→

ЭФФЕКТИВНАЯ СИСТЕМА РОТОРА И СТАТОРА

U-ОБРАЗНЫЙ РЕЗЕРВУАР

U-образная форма резервуара позволяет избежать забивания песком углов и максимально использовать объем резервуара. Это предотвращает появление мертвых зон и способствует плавному перезапуску оборудования после внезапной остановки.

ЖЁЛОБ ДЛЯ ПЕННОГО ПРОДУКТА

Возможность одинарной и двойной отмывки для обеспечения эксплуатационной гибкости. С течением времени характеристики руды будут меняться, и эта опция помогает отводить собранную пену в соответствии с технологическими требованиями.

КОНТРОЛЬ ТОЛЩИНЫ ПЕНЫ

Очень важно поддерживать равномерную толщину образования пены во время работы ячейки. Для этого мы предлагаем эффективную систему контроля уровня толщины пены. Работа полностью автоматизирована, прибор имеет возможность подключения к коммуникатору HART, который может быть использован для повторной калибровки/изменения настроек на месте в зависимости от требований производственного процесса.

РАЗЛИЧНЫЕ ФЛОТАЦИОННЫЕ ЯЧЕЙКИ СЕРИИ MB↓

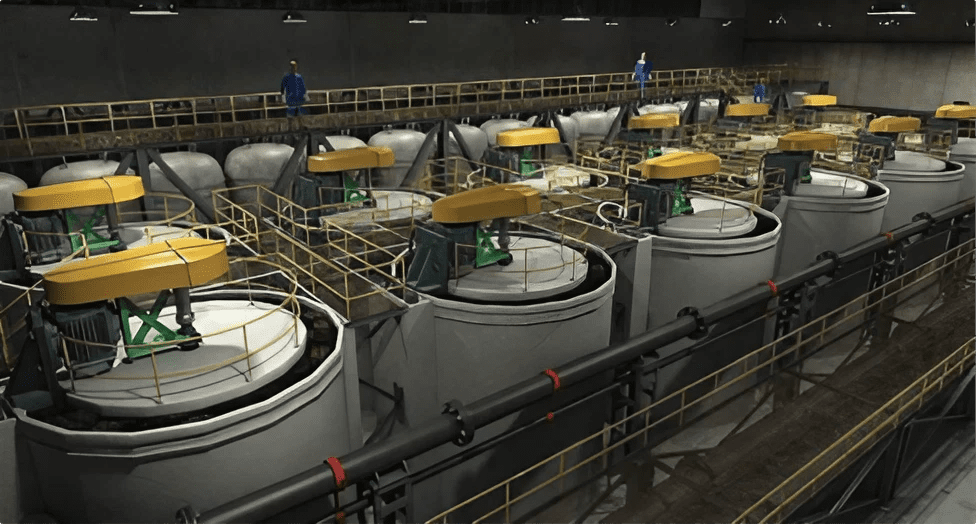

РАЗЛИЧНЫЕ ФЛОТАЦИОННЫЕ ЯЧЕЙКИ СЕРИИ MB

Ячейки MB специально разработаны с U-образным баком для обеспечения превосходных механических и металлургических характеристик. Ячейки выпускаются объемом 40, 17, 8,5, 3, 1,5 и 0,5 м³.
