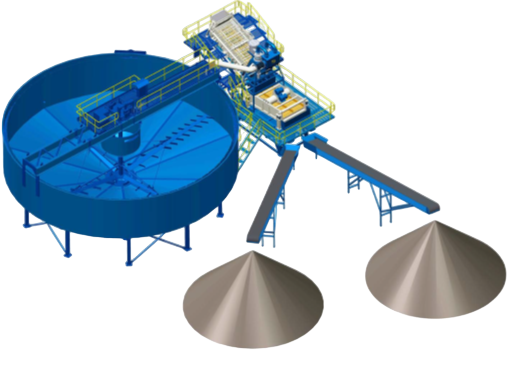

Комплексное технологическое решение для мокрой промывки песка, и уста-новка для отделения воды при производстве бетона, гипса и песка для стекольного производства. При дроблении горных пород образуется значительное количество пыли, которую необходимо удалять. Для удаления этой пыли лучше всего подходят установки мокрой промывки. Наши промывочные установки являются высокоэффективными, они разработаны как комплексное решение для промывки песков.
ЕДИНИЧНЫЙ ПРОДУКТ - Строительный песок ДВА ПРОДУКТА - Строительный песок и гипсовый песок МОЩНОСТИ УСТАНОВКИ - 80 т/ч, 120 т/ч, 160 т/ч и 200 т/ч
Ключевые особенности промывочной установки для песка
Два отдельных грохота для эффективного выполнения двух отдельных функций, крайне важных для производства качественного промытого песка – промывочный и обезвоживающий грохоты.
Высокоэффективные циклоны для качественного удаления шлама нужной фракции, чтобы предотвратить потерю продукта с отходами.
2-х продуктовая система, позволяющая получать однородные перемешанные продукты.
Максимальное водоотделение благодаря эффективному высокопроизводительному сгустителю с 3-мя уровнями безопасности, для бесперебойной работы.
Полностью автоматическое управление из кабины, оборудованной кондиционером, совмещенной с промывочной установкой.
ПРИНЦИП РАБОТЫ
1
Материал питания подается на отдельный промывочный грохот, оснащенный панелями с отверстиями 2,5 мм. Это позволяет провести классификацию входящего песка по классу 2,36 мм и вымыть шламы.
2
Чистый промытый надрешетный материал поступает далее на обезвоживающий грохот.
3
Подрешетный продукт с промывочного грохота поступает в зумпф, откуда он перекачивается в гидроциклоны.
4
Слив с гидроциклонов, содержащий шлам, поступает в сгуститель для выделения воды (отделяется до 90% воды). Полученная вода будет возвращена на промывочную установку.
5
Обесшламленные пески гидроциклонов поступают на обезвоживающий грохот, где смешивается с песками с промывочного грохота для получения чистого однородного продукта.
6
Пески сгустителя перекачиваются в хвостохранилище, откуда может быть извлечена дополнительная вода.
ОБОРУДОВАНИЕ ДЛЯ ПОЛУЧЕНИЯ ОДНОГО ВИДА ПЕСКА
На оборудовании для получения одного вида материала надрешетный продукт с промывочного грохота подается на всю ширину грохота обезвоживания. Пески циклона также подаются на всю ширину грохота обезвоживания, чтобы смешиваться с крупной фракцией для получения единого однородного продукта.

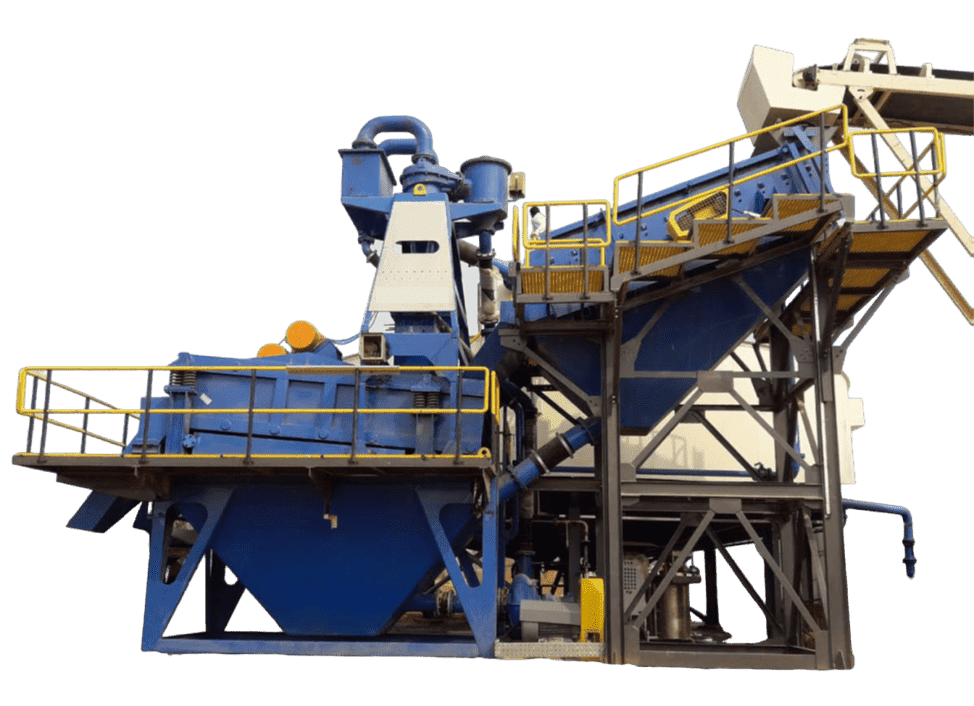

ОБЗОР УСТАНОВОК ДЛЯ ПРОМЫВКИ ПЕСКА

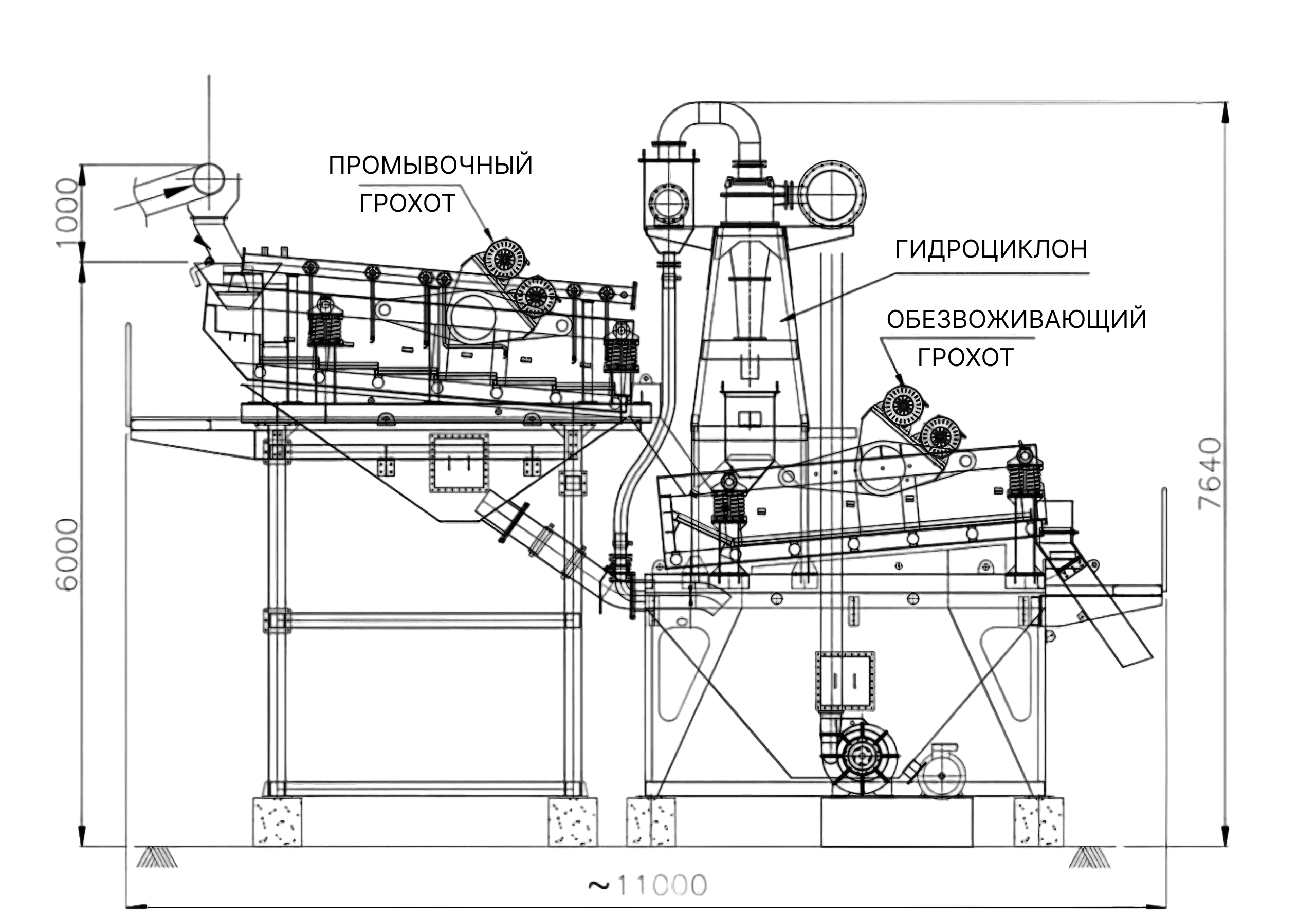

ОБОРУДОВАНИЕ ДЛЯ ПОЛУЧЕНИЯ ДВУХ ВИДОВ ПЕСКА
В установке для получения двух продуктов, обезвоживающий грохот оснащен перегородкой, установленной по длине панели грохота, разделяя ее на две части. Надрешетный продукт промывочного грохота направляется на одну сторону перегородки. Пески гидроциклона могут падать в контролируемой пропорции по обе стороны от перегородки. Тонкие частицы, попадающие на сторону крупнозернистой фракции, хорошо смешивается с крупнозернистым материалом, образуя однородный строительный песок. Тонкие частицы, попадающие по другую сторону перегородки, представляют собой гипсовый песок. И строительный песок, и гипсовый песок попадают в раздвоенную течку разгрузки для транспортировки и складирования.
Специальный грохот для промывки песка струями воды, оснащенный устройством распыления воды под высоким давлением для вымывания пыли и глины, прилипших к песчинкам. Грохот промывки также обеспечивает классификацию песка по классу 2,36 мм и получение подрешетного продукта для гипсового песка, если это требуется. Вся площадь грохота эффективно промывается, в отличие от большинства промывочных машин других производителей, где промывается лишь четверть площади панели грохота.
ГИДРОЦИКЛОН
Высокоэффективные гидроциклоны предназначены для высокоточной сепарации по заданному размеру частиц для получения продукта необходимого сорта и снижения потерь. Подробнее о гидроциклонах компании "Минтех" смотрите здесь
ОБЕЗВОЖИВАЮЩИЙ ГРОХОТ
Высокочастотный обезвоживающий грохот с восходящим уклоном на 50 обеспечивает толстый слой сухого песка в качестве конечного продукта, который может складироваться или немедленно отгружаться.
ГИДРОШЛАМОВЫЙ НАСОС
Гидрошламовые насосы MSEL специально разработаны для работы с пульпой с высокой концентрацией твердых частиц (до 65 %). Эти насосы работают при низкой скорости вращения рабочего колеса, обеспечивают высокую эффективность работы, долговечность, низкое энергопотребление и меньшее количество простоев. Они обладают высокой механической прочностью, что увеличивает срок службы изнашиваемых деталей и подшипников.

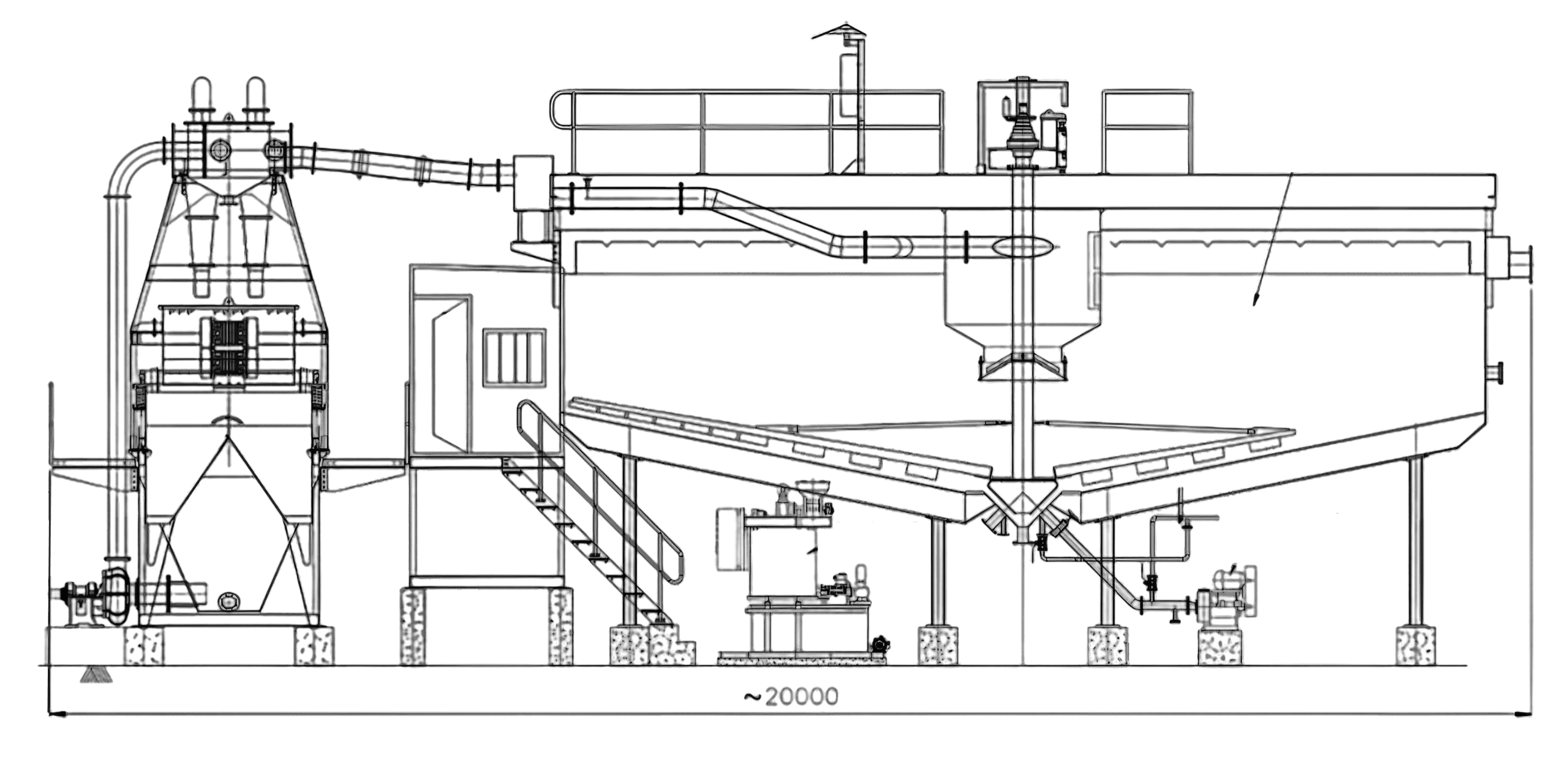

ВЫСОКОСКОРОСТНОЙ СГУСТИТЕЛЬ
Высокоскоростной сгуститель (HRT) со специальным питающим стаканом сгустителя"McTurbo" используется для восстановления 90% воды, используемой для промывки, и подачи чистой воды обратно в установку. Получение чистой воды для промывки поступающего песка приводит к получению чистого конечного продукта. В обычном отстойнике, вода, возвращающаяся в установку, все еще загружена шламом
