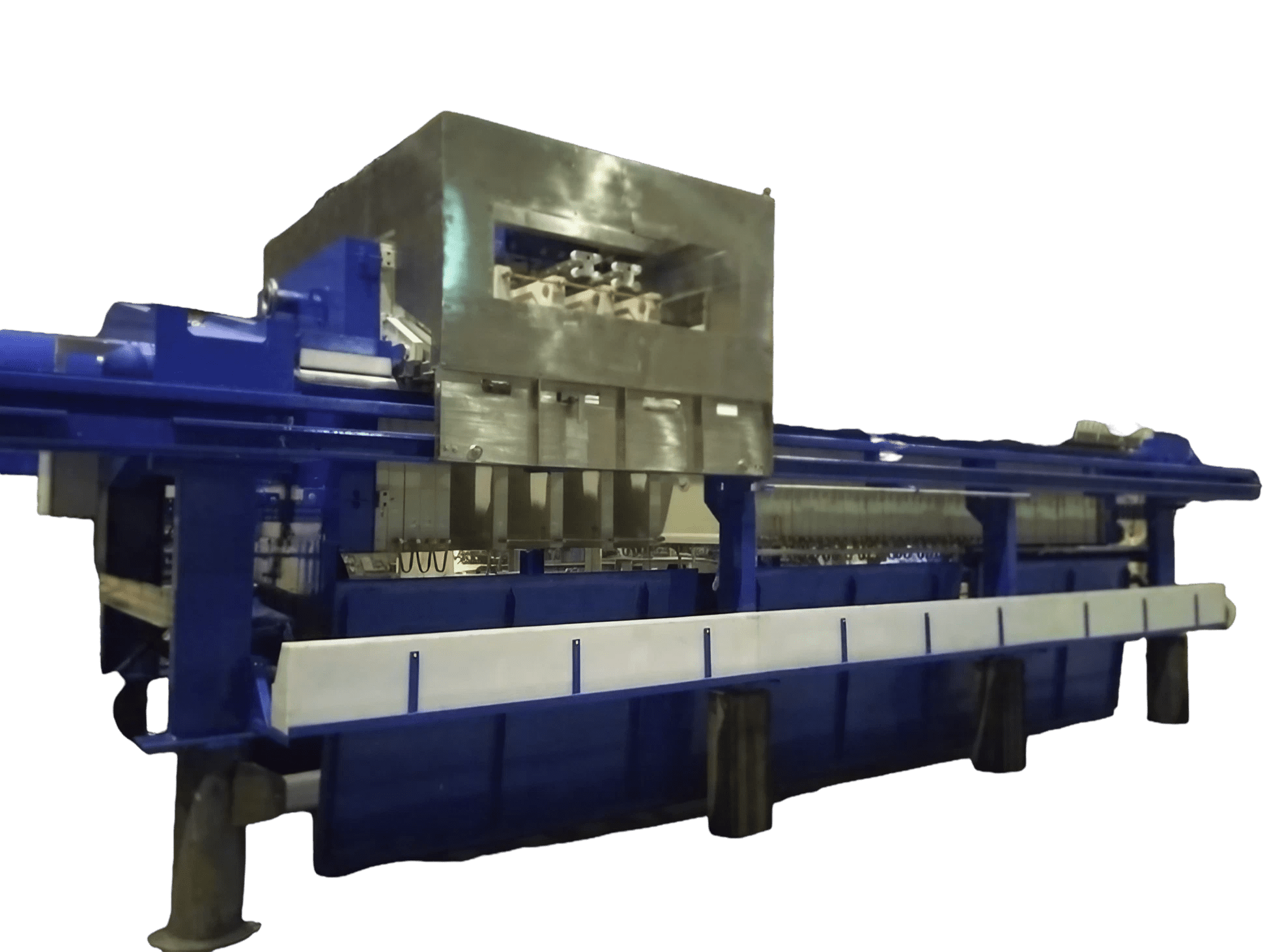

ФИЛЬТР - ПРЕСС

Фильтр-прессы компании «Минтех» — это полностью автоматические утопленные / мембранные пластинчатые фильтры с вертикально-ориентированными камерами. Мы предлагаем ряд моделей различной производительности, все они разработаны для простого обслуживания и получения стабильных результатов при различных условиях технологического процесса. Служба комплексной поддержки поможет вам выбрать правильную модель фильтра, поможет в проектировании установки и обеспечит эффективную и надежную работу благодаря высококачественному техническому обслуживанию.

Фильтр-прессы используются для разделения твердых и жидких веществ путем проталкивания жидкой фракции исходной пульпы через проницаемую фильтрующую ткань.

Расслоение происходит в камерах, образованных между углубленными поверхностями пластин, которые зажаты вместе в прочной стальной раме.
Отформованные фильтрующие пластины имеют гофрированные дренажные поверхности в углублениях камер и снабжены отверстиями для подачи пульпы и слива фильтрата. Каждая поверхность покрыта фильтровальной тканью, а несколько пластин сжимаются вместе с помощью гидравлического цилиндра, образуя ряд камер.
Пульпа подается под высоким давлением, заполняя камеры твердыми частицами и выталкивая жидкость через фильтровальную ткань.
Когда твердые частицы перестают поступать в камеры, подающие насосы выключаются, и с помощью сжатого воздуха происходит удаление воды из пор фильтровальной ткани.
Когда достигнуто желаемое остаточное содержание влаги, фильтр открывается, фильтрпрессная лепёшка сбрасывается вниз, и цикл повторяется.
Исходя из технологических требований, в пластинах может быть предусмотрена дополнительная мембрана для отжатия некоторого количества влаги из фильтрационной крошки в камерах, образованных после заполнения перед продувкой воздухом.

Расслоение происходит в камерах, образованных между углубленными поверхностями пластин, которые зажаты вместе в прочной стальной раме.
Отформованные фильтрующие пластины имеют гофрированные дренажные поверхности в углублениях камер и снабжены отверстиями для подачи пульпы и слива фильтрата. Каждая поверхность покрыта фильтровальной тканью, а несколько пластин сжимаются вместе с помощью гидравлического цилиндра, образуя ряд камер.
Пульпа подается под высоким давлением, заполняя камеры твердыми частицами и выталкивая жидкость через фильтровальную ткань.
Когда твердые частицы перестают поступать в камеры, подающие насосы выключаются, и с помощью сжатого воздуха происходит удаление воды из пор фильтровальной ткани.
Когда достигнуто желаемое остаточное содержание влаги, фильтр открывается, фильтрпрессная лепёшка сбрасывается вниз, и цикл повторяется.
Исходя из технологических требований, в пластинах может быть предусмотрена дополнительная мембрана для отжатия некоторого количества влаги из фильтрационной крошки в камерах, образованных после заполнения перед продувкой воздухом.

АССОРТИМЕНТ ФИЛЬТРОВ

Фильтры могут быть предложены с размерами пластин от 250 мм х 250 мм до 2300 мм х 3000 мм. Возможно спроектировать фильтр с площадью фильтрации от 1,97 м2 до 3342 м2.

Фильтры компании "Минтех" могут быть как ручными, так и полностью автоматическими с различными вариантами комплектации.

В зависимости от требований, возможно использование пакета пластин, в котором за раз открывается только одна пластина, две или более пластин за раз или все пластины открываются вместе.

ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ РАБОТА

ХАРАКТЕРИСТИКИ НАШИХ ФИЛЬТР - ПРЕССОВ

Может наклоняться до 6 градусов, что позволяет ей приспосабливаться к перекосам в пакете пластин из-за загрязненной ткани.

ФИКСИРОВАННАЯ ШАРНИРНАЯ ГОЛОВКА

СКОЛЬЗЯЩИЕ БАШМАКИ ПОД ПЛАСТИНАМИ

Помогает отбрасывать прилипшую крошку

МЕХАНИЗМ ВСТРЯХИВАНИЯ ПЛАСТИН

Обеспечивает правильную загрузку без вибрации

ВЕРХНЯЯ ЦЕНТРАЛЬНАЯ ПОДАЧА

СЪЕМНАЯ МЕМБРАНА

БЫСТРАЯ ЗАМЕНА ТКАНИ

ВОЗМОЖНА ДВУСТОРОННЯЯ ЗАГРУЗКА

ПОЛНОСТЬЮ АВТОМАТИЧЕСКАЯ МОЙКА ТКАНИ ПОД ДАВЛЕНИЕМ
